Android 架构

Android应用开发架构

MVC

Model View Controller 由三部分组成 (M-V-C)：

Model：数据模型，管理数据状态（Bean、Entity）
View：可视化界面，用于展示数据
Controller：控制者，负责处理用户与应用之间的交互，包括业务逻辑；

MVC中，View和Model可以直接通信，增加了其耦合！（缺点）

Android 中， XML 编写的界面就是 View 层，但是 XML 对 UI 的控制太差（只是用来声明界面长啥样，而不能控制界面做什么），因此作为 XML 界面的承载体 Acitivty / Fragment 就需要承载 View 的更新控制职责；

Acitivity/Fragment 既作为 Controller 层也作为 View 层：

Activity 需要根据用户的输入事件去执行相关操作；
比如点击按钮发送网络请求就需要:
1. Button.setOnClickLisenter （作为 View 层响应用户输入)
2. 在其内部调用 fetchNetworkData（作为 Controller 层通知 Model 层更新数据）
3. 根据拿到的数据更新 UI 界面 TextView.setText(xxx)（作为 View 层更新界面）

如果开发不规范，甚至可能在 Activity 中编写 Model 层处理数据的操作（比如网络请求拿到数据后转成VO的操作），就会导致三层都集中在 Activity 中，代码骤增，其耦合性也是非常高的；

Android实现 MVC 的大致架构如下：

Activity 既作为 Controller 也作为 View 层：在 Activity 中，同时存在访问 Model 层、更新UI的代码

MVP

Model-View-Presenter 由三部分组成：

Model：数据模型，管理数据状态；
View：可视化界面，负责数据的展示和与用户的交互；
Presenter：主持者，Presenter 通过 View 接收用户的输入，通知 Model 层处理数据并将处理结果传递回 View；

相较于 MVC 架构模式，MVP 架构模式最大的变化就是将 View 和 Model 的依赖关系删除，让 Presenter 作为 View 和 Model 之间的桥梁：

Presenter需要接收 View 传递的事件并进行处理后，通知 Model 更新数据
Model 更新完毕数据后，通知 Presenter 更新完毕，Presenter 通知 View 层更新；

缺点：

需要定义大量的接口规定 View 层和 Model 层的方法，会引入大量的文件；同时随着业务逻辑的增多，需要更多的接口进行回调；
因为 Persenter 作为 View层和 Model 层的中转站，所以 Persenter 需要持有 View 层（Activity）和Model层的引用，如果处理不当（生命周期）会导致内存泄漏；

Android 的 MVP：

单独实现 XxxxPresenter，内部带有对 Acitivty （View层）的引用

 class XxxxPresenter: IXxxPresenter {
     private val xxxModel: IXxxModel // Model 层的引用
     private val xxxView: IXxxView // View 层的引用

     // 对 xxxModel 的调用就是处理数据
     // 对 xxxView 的调用就是通知 View 更新
 }

Activity 主要负责 View 层的更新

 class MainActivity: AppCompatActivity(), IXxxView {
     private val xxxPresenter: XxxPresenter
     // 与 Presenter 层交互
 }

Model 层负责数据的处理和通知：

 class XxxModel: IXxxModel {
     // 更新数据，更新完数据后，还需要通知 Presenter
     private val presenter: IxxxPresenter
 }

与 MVC 最大的变化就是：
Activity 不再担任 Controller，而是将其独立出去，变成为 Presenter 层；让 Activity 专于 View 的更新操作；

MVVM

由三个部分组成 (M-V-VM)：

Model（模型）：表示应用程序的数据模型或业务逻辑，负责存储数据的存储、处理和操作（数据结构、数据库操作和网络请求等）
View（视图）：可视化界面，用于展示数据并与用户进行交互；
ViewModel（视图模型）：
- 是 View 和 Model 之间的桥梁，负责将数据从 Model 中取出并转换成 View 可用的形式
- 并不直接操作UI，而是通过数据绑定机制与 View 进行绑定，使得数据更新时让 UI 自动同步；
- ViewModel 也包含用户交互的逻辑（比如处理用户输入、点击事件等）

主要目标是将应用的UI与其底层数据模型分离，通过数据绑定实现数据和UI的自动同步，从而降低代码的耦合度；

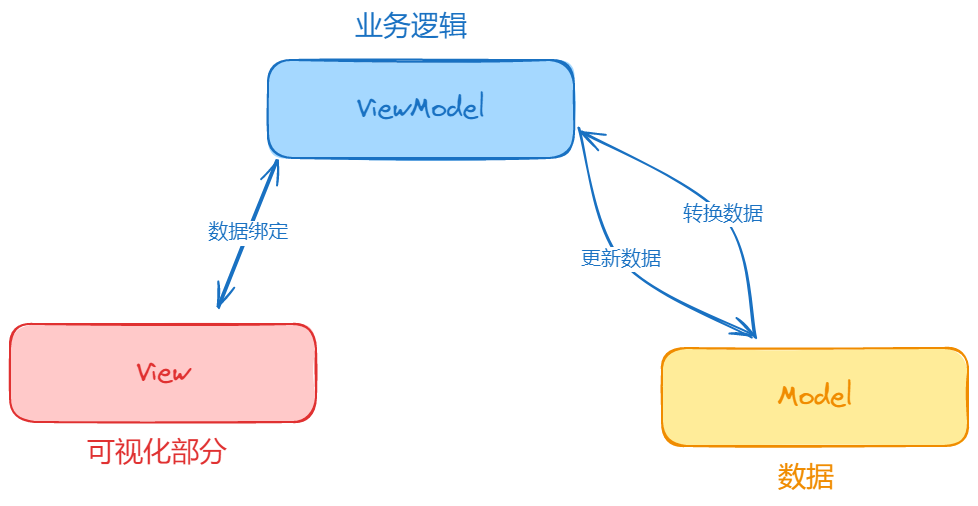

View 负责与 ViewModel 中的数据绑定，进行UI的更新，并将事件通知给 ViewModel；
ViewModel 负责处理 View 的事件，并通知 Model 更新数据，Model更新数据后通知给 ViewModel， ViewModel 更新对应的数据，因为数据绑定，View层自动更新UI；

上面的架构图似乎和 MVP 相同，但是具体实现不同：
MVP是通过接口回调的形式，被动的接收 Persenter 层传递的数据；
MVVM是以观察者的形式，通过观察数据变化来主动更新UI；

MVVM 的核心：

数据绑定： 将 View 和 ViewModel 的数据同步连接，当 ViewModel 的数据发生变化时，数据绑定会自动更新 View 绑定这些数据的部分；

双向数据绑定：数据的更新实时反映到UI上，UI对数据的操作也能更新 ViewModel 的数据；

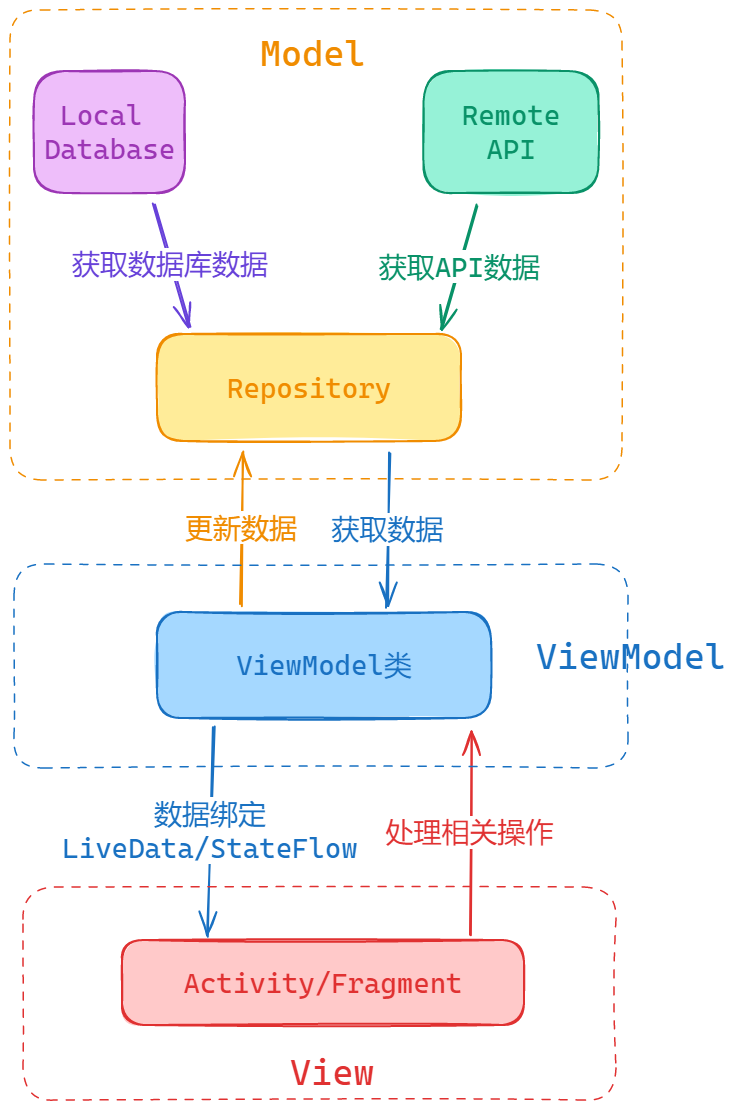

在 Google 的曾经推荐过的架构如下图：

ViewModel 负责界面数据的存储、同步、更新操作，同时负责访问 Model 的数据等业务逻辑；

View 主要是 Activity / Fragment 所呈现的 UI 界面，使用 DataBinding/LiveData/StateFlow 等支持观察者模式的数据结构来实现数据绑定；

Model 中统一由 Repository 层负责所有数据的获取和更新，数据的来源又分为本地数据库和远程服务器拉取的数据；

MVI

现在谷歌目前所推荐的架构（Now In Android 用的是这个架构）；

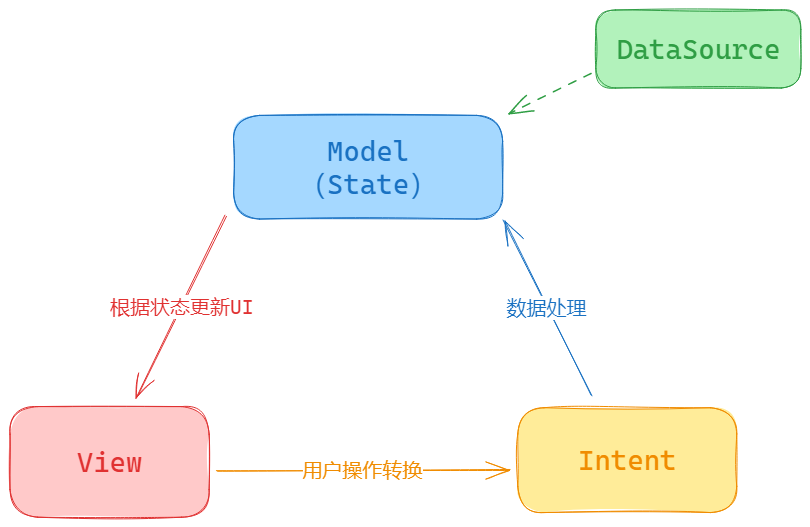

M-V-I由三部分组成：

Model：和先前的架构都不同，这里指的是界面状态，比如页面加载状态、组件可用状态等，也负责数据处理；
View：可视化界面，可以接收 Model的状态变化，通过 Intent 事件对界面进行变化；
Intent：（不是系统的Intent）将用户的操作包装为 Intent 事件，交由 Model 层进行处理

我个人认为类似 有限状态机，
将界面划分为多个State，将操作划分为多个Intent;
Intent可以触发 State 的变换，形成完整的状态流转；

Android 代码大致实现：

定义界面状态，这里的ApiResponseState为获取API数据相关的界面状态：

 // 使用 Kotlin 提供的 sealed 关键字能够很好的适配这种有限状态；
 sealed interface ApiResponseState<out T> {

     data object BeforeRequest: ApiResponseState<Nothing>

     data object Loading : ApiResponseState<Nothing>

     data class NetworkError(val errMsg: String, val errCode: String) : ApiResponseState<Nothing>

     data class Success<T>(val data: T) : ApiResponseState<T>
 }

定义 ViewModel，用于处理数据以及更换状态：

 class ExampleViewModel: ViewModel {
     private val _uiState = MutableStateFlow<ApiResponseState<InfoBean>>(ApiResponseState.BeforeRequest)
     val uiState = _uiState.asStateFlow()

     private fun fetchInfoBean() {
         // 界面进入加载状态
         _uiState = ApiResponseState.Loading
         viewModelScope.launch(Dispatchers.IO) {
             runCatching {
                 repository.getInfoBean()
             }.onSuccess {
                 // 界面进入加载成功状态
                 _uiState.value = ApiResponseState.Success(it)
             }.onError {
                 // 界面进入加载失败状态
                 _uiState.value = ApiResponseState.NetworError(it.msg, /* custom code */)
             }
         }
     }
 }

根据用户的操作，划分为多个Intent，类似 State

 sealed interface UserIntent {
     data object StartRequest: UserIntent
     data object Refreshing: UserIntent
     // ....
 }

然后在 ViewModel 中根据事件来调用对应的方法，进行数据处理

 fun dispatchUserIntent(intent: UserIntent) {
     when(intent) {
         StartRequest -> {
             fetchInfoBean()
         }
         Refrehsing -> {
             refreshInfoBean()
         }
         // ....
     }
 }

最后在 View 层监听 Model 状态的变化，并执行对应的 UI 更新，以及响应用户的事件并交由ViewModel处理

 lifecycleScope.launch {
     viewModel.uiState.collect { state ->
         when(state) {
             ApiResponseState.Loading -> {
                 // 加载状态对应的UI
             }
             is ApiResponseState.Success -> {
                 state.data // 数据
                 // 加载成功对应的UI
             }
             ApiResponseState.Network -> {
                 // 加载失败对应的UI
             }
         }
     }
 }

 // 响应用户输入的事件
 viewBinding.refreshingButton.setOnClickLisenter {
     // 执行刷新操作
     viewModel.dispatchUserIntent(UserIntent.Refreshing)
 }

MVI 适合 Compose

对于上面的 State 来说，更多的情况是数据某一部分发生变化（比如 copy 修改某一部分的值），因为 Compose 支持差量更新（仅支持数据发生变化的部分）；

但是对于传统的 View 系统来说：

 lifecycleScope.launch {
     viewModel.uiState.collect { state ->
         // 更新所有与 state 相关的UI控件
     }
 }

每次 State 发生更新时，都会更新与其相关的UI控件，出现上面的数据某一部分发生变化的场景，这种写法会导致数据没有发生变化，但是发生刷新的问题，造成刷新过度的问题；

如果需要避免这个问题，就需要独立做差量更新（比如判断与先前的值是否相同的操作），而 Compose 框架本身就带有差量更新，就不用手动编写这部分代码；

UseCase

谷歌所推荐的应用架构中，包含了几个原则：

分离关注点
数据模型驱动UI更新
单一数据源SSOT：数据只有一处来源，数据的获取、更新都只能从来源处执行，或者说相关操作由来源处提供；
单向数据流 UDF：数据状态仅从一个方向流动（往UI层），而修改数据的事件往反方向流动

因此将应用划分为：

UI层：Activity/Compose + ViewModel（存State）
Domain 层：可选，Data 层到 UI 层的数据处理逻辑
Data 层：数据源，负责数据加载、更新、持久化；

相较于之前的 MVVM 架构中的 ViewModel 需要包含大量的业务逻辑和处理 View 层的事件输入代码，Domain 层将 ViewModel 中复杂的业务逻辑或者重复使用的业务逻辑抽离封装，减少 ViewModel 的职责；

在 Domain 层中，推荐使用 UseCase 作为实现方式：

不持有UI状态：为了保证 SSOT 和 UDF，不需要根据状态来调整自身逻辑；
单一职责：一个 UseCase 仅做一件事；

大致代码:

 class GetInfoBeanUseCase constructor(
     private val dataRepository: DataRepository
 ) {
     operator fun invoke(/* 所需要的数据 */): Flow<InfoBean> {
         return dataRepository.getInfoBeanCase(...).map{ /* 负责处理获取到的数据 */}
         /* 将这些业务逻辑从 ViewModel 抽离出来 */
     }
 }
